1.设定螺距(L)

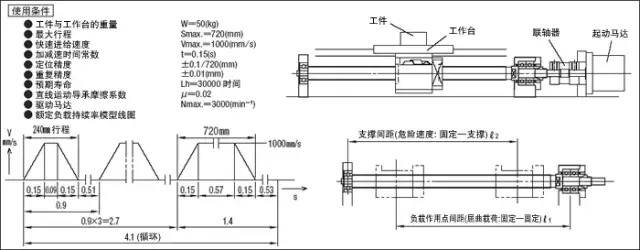

根据马达的最大转速与快速进给速度

2.计算基本动额定负载

范例所需基本动额定负载与容许转速(DmN值)的各动作模式下的轴向负载的计算

滚珠丝杆副生产厂家,滚珠丝杆的选型方法案例分析

A.加速时轴向负载（Pa）＝Wα＋μWg≈343（N） （g：重力加速度9.8m/s2） B.匀速时

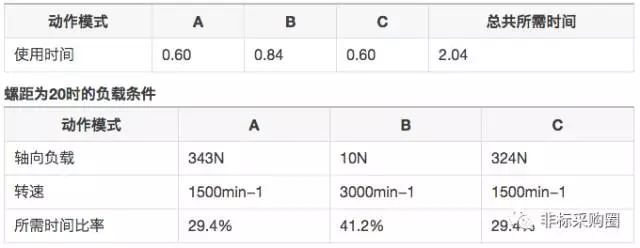

轴向负载（Pb）＝μWg≈10（N） C.减速时 轴向负载（Pc）＝Wα－μWg≈324（N） 各动作模式1次循环所需的时间（s）

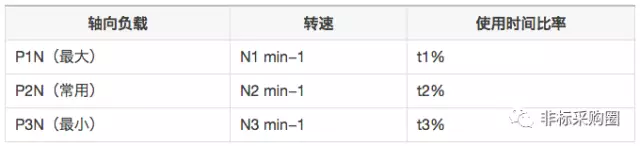

根据负载条件计算轴向平均负载（Pm）与平均转速（Nm）（P.2800①、②）时

Pm＝250（N） Nm＝2118（min－1）

计算所需基本动额定负载(C) 根据预期寿命，扣除?；奔浜蟮木辉诵惺褂檬倜↙ho）为

将运行系数fw＝1.2代入P.2800③的变形公式中，可得

根据P.554～的说明，选择合适的滚珠丝杠，结果为BSS1520。 接下来看作为容许转速的DmN值(P.2800④)， 容许值DmN≤70000以下时，DmN=15.8×3000=47400， 处在容许值范围内，因此在该尺寸条件下继续进行下述研讨。

3.容许屈曲载荷 危险速度

研讨丝杠轴全长（L）与危险速度（Nc）、屈曲载荷（Pk） L＝最大行程+螺帽长度+余量+两个末端尺寸 ＝720＋62＋60＋78＝920（mm） 下面就屈曲载荷(容许轴向负载)进行研讨，设负载作用点间距 ?1＝820，从P.2800⑥、⑦可得 Pk=7220（N） 充分满足使用条件。 设支撑间距?2＝790，根据 P.2800⑤（固定-支撑），计算危险速度，可得 Pk=7220（N) 说明危险速度满足使用条件。 设支撑间距?2＝790， 根据P.2800⑤(固定-支撑)，计算危险速度，可得 Nc=3024（min－1） 说明危险速度满足使用条件。

4.精度设计

研讨精度等级与轴向间隙 根据螺距精度的容许值（P.535），得出定位精度±0.1/720mm的等级为C5(累积代表螺距误差=0.035变动=0.025)。 根据重复定位精度±0.01，设轴向间隙为0.005以下。

5.滚珠丝杠与丝杠支座组件的选型结果

选型结果：适合的滚珠丝杠的型式为

BSS1520-950 另外，适合的丝杠支座组件的型式为BSW12。

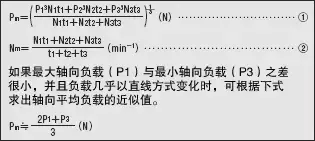

参考计算公式 ①轴向平均负载（Pm）②平均转速（Nm）

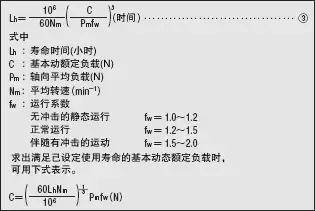

③寿命时间

如果要将使用寿命延长到所需时间以上时，则不仅需要增大滚珠丝杠的尺寸，而且价格也会随之提高。 一般以下面所示的使用寿命为标准时间。 机床：20000小时

自动控制设备：15000小时 工业机械：10000小时

计量装置：15000小时

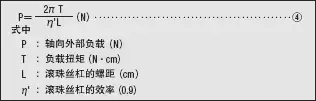

④容许转速（DmN）

⑤寿命时间

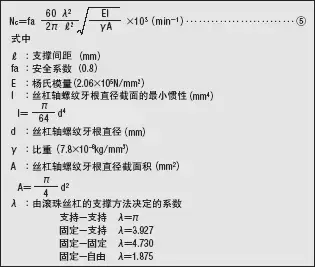

⑥危险速度（Nc）

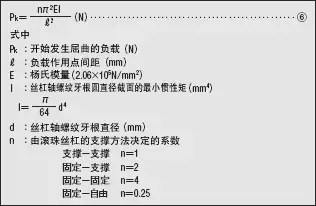

⑥利用欧拉方程式计算的屈曲载荷（Pk）

⑦相对于屈曲的容许轴向载荷（P）

驱动扭矩

滚珠丝杠的摩擦特性与驱动马达的选型

摩擦与效率

根据丝杠力学模型的数学分析，滚珠丝杠的效率η由下式表示，其中μ为摩擦系数，β为螺纹升角。

负载扭矩

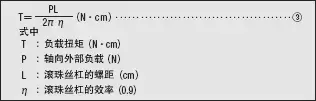

驱动源设计(马达等)所需的负载扭矩(恒速驱动扭矩)如下所示。 ●正向动作 将旋转力转换为轴向力时的扭矩

●反向动作 将轴向力转换为旋转力时的轴向外部负载

●预压引起的摩擦扭矩 是指施加预压时产生的扭矩，随着外部负载的增大，螺母的预压负载被释放，预压所产生的摩擦扭矩也随之减小。
